一、贮藏窖
(一)设施简介
1. 概念
贮藏窖指室内地平面低于室外地平面的高度超过室内净高1/3 的贮藏设施

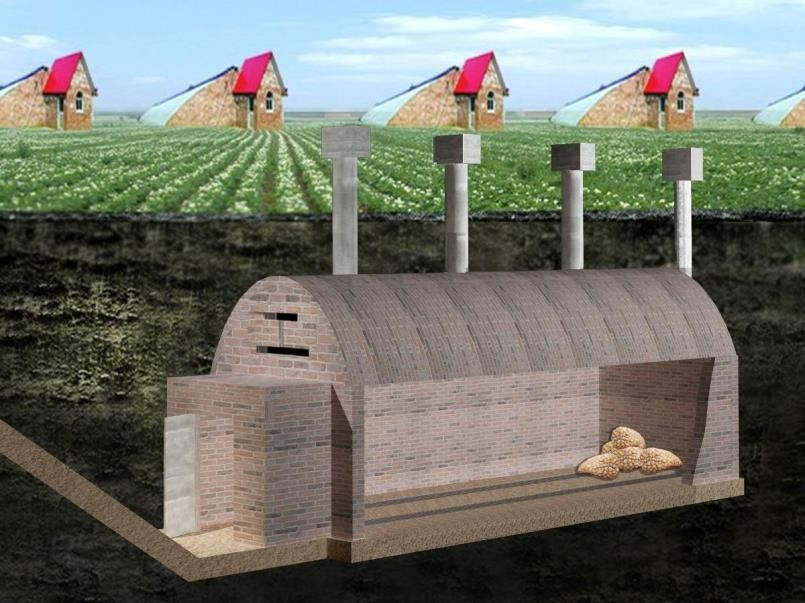

贮藏窖窖体可分为半地下和全地下两种类型,通常为砖混结构,窖顶分拱顶和平顶两种形式。对于平顶结构,需使用防水材料把冷凝水引到地面,防止农产品因浸湿导致腐烂。窖内地面宜用素土夯实。贮藏窖保温处理可根据需要选择覆土或贴保温材料。窖门为保温门,芯材为聚氨酯板、聚苯乙烯板等保温材料(防火等级均应达到 B1 级),严寒地区可适当增加保温板厚度或采用两道门,如遭遇连续极端低温气候,也可加挂棉门帘。
2.优缺点
贮藏窖优点是利用自然冷源和土地的保温特性,使窖内温度、湿度相对平稳,日常管理简单、耗电少、不占用土地资源, 缺点是前期降温速度慢、贮藏周期短,与冷库相比贮藏期损耗较大,适用区域有一定的局限性。
3.适用范围
贮藏窖主要分布于北方工程地质条件较好地区,用于白菜、马铃薯、甘薯等耐贮农产品。
(二)设施建设技术要求
贮藏窖设计、施工应由具有相应资质的单位承担,设计、施工、验收应符合《建筑地基基础设计规范(GB50007)》《砌体结构设计规范(GB50003)》《建筑抗震设计规范(GB50011)》
《建筑设计防火规范(GB50016》《建筑灭火器配置设计规范
( GB50140 )》《 建筑地基基础工程施工质量验收规范
(GB50202)》《建筑工程施工质量验收统一标准(GB50300)》
《砌体结构工程施工质量验收规范(GB50203)》《混凝土结构工程施工质量验收规范(GB50204)》等规范的相关要求。
1.选址
贮藏窖的选址宜临近村庄主要道路,利用自然有利地形,有效使用土地,选择地下水位较深、排水条件较好、基础设施较完善的地方,根据贮藏窖规模及运输方式,合理确定贮藏窖出入口位置及装卸场地尺寸。此外,贮藏窖应避开有害物质、污染源和不良工程地质条件的区域。
2.设计
贮藏窖的设计首先要符合当地规划要求,可参照《马铃薯贮藏设施设计规范(GB/T51124)》进行设计,设计过程中还应注意以下事项:
(1)窖顶如采用覆土保温,覆土层厚度要达到冻土层厚度的 80%;如采用聚苯乙烯保温,厚度要达到 100 毫米-150 毫米,聚苯乙烯保温层两侧需敷设 3 毫米厚 SBS 防水卷材作为隔气防潮层,搭缝处最好使用 30 毫米丙乙烯酸酯压敏胶条粘结。
(2)窖内地面采用 3:7 灰土或直接素土夯实。
(3)贮藏窖出入口通道多采用坡道,有利于使用农机具搬运。如果场地较小,坡度过陡,可采用台阶。贮藏窖对外出入口应设有雨篷。
(4)贮藏窖应设置环境监测控制系统,可远程检测贮藏环境,并根据库内环境变化,自动开启通风、加湿等设备。
贮藏窖常见规格有 60 吨、100 吨和 200 吨,主要技术参数
如表 2-1 所示。建设主体可根据实际需要,确定合理的建设规格。
项目 |
参数 |
||
规格(t) |
60 |
100 |
200 |
窖内净容积(m3) |
≥180 |
≥300 |
≥700 |
墙体和门保温 |
根据当地气候条件,通过覆土或增加保温材料等方式满足窖体保温要求;门芯材如采用聚氨酯板,厚度≥100mm, 密度 35kg/m3-40kg/m3,阻燃 B1 级。 |
||
风机风量(m3/h) |
≥7500 |
≥12500 |
≥25000 |
窖体排水 |
有 |
